1 概述

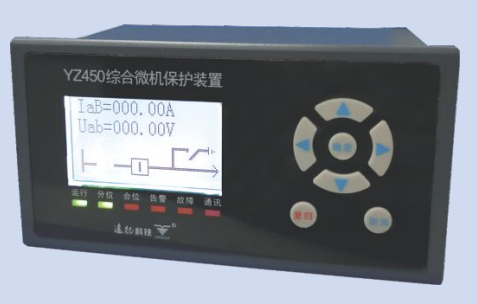

YZ450綜合微機保護裝置主要是針對環網柜系統應用而開發。它具有三段式過流保 護、多種動作特性曲線的反時限過流保護、兩段零序過流（接地）保護、多次重合閘、過 電壓、低電壓保護及智能開關量輸入功能，還具有多電量測量、遙控、遙信等監控功能。
2 特點
YZ450綜合微機保護裝置采用高集成度、總線不出芯片的微處理器處理來自電壓電 流互感器的信號，通過數字邏輯運算控制裝置的輸出。裝置采用密封機箱，免維護設計， 抗干擾性能好，非常適合于運行環境較為惡劣、安裝位置有限的環網柜系統。
● 整機采用極低功耗設計技術，保證保護功能在任何條件下可靠快速啟動。裝置結 構簡單小巧，安裝方便靈活，非常適合于環網柜的緊湊安裝條件。
● 三段式過流保護，兩段零序（接地）電流保護，多種IEC標準反時限曲線選擇， 還具有電壓保護功能。
● 具有涌流閉鎖功能，避免變壓器空投導致開關誤跳。
● 速斷保護采用了短數據窗的快速算法，保證短路故障快速切除，避免越級跳閘。
● 保護配置靈活齊全，各種保護功能均可以通過控制字自由投退。
● 具有完善的測控功能，可以測量電壓(Ua、Ub、Uc)、電流(Ia、Ib、Ic、I0)、 二次諧波(Iax、Ibx、Icx)有功功率、無功功率、視在功率、功率因數等電氣參 數；具有4路開關量輸出回路，提供專門的遙控繼電器實現遙控功能；具有8路智 能開關量輸入回路，用戶預 定義功能。
● 采用全中文液晶顯示界面，多層菜單顯示，中英文菜單可選擇，事件告警彈出式窗口設 計，人機界面極為友好。
● 自動動態增益的電流測量回路設計，裝置具有極寬的測量范圍，可同時滿足二次額定1A 或 5A 的電流互感器。
● 50Hz、60Hz系統可由用戶自定義，零序電流采集方式可選擇（外部接入或內部計算）。
● 極寬的運行溫度適應范圍，并采用防水防塵設計，保證各種極 端環境下運行可靠。
● 裝置記錄60 次歷史事件記錄，裝置掉電數據不丟失，方便事故追憶。
● 裝置提供RS485通訊接口，并向用戶提供開放的通訊協議。
|
裝置名稱
|
型號
|
模擬量采集
|
開入信號
|
開出信號
|
通訊接口
|
通訊協議
|
用途
|
|
YZ450
|
出線保護測控裝置
|
7路
|
8路
|
4路
|
RS485
|
Modbus/101
|
主要是針對環網柜系統應用。
|
