1.概述

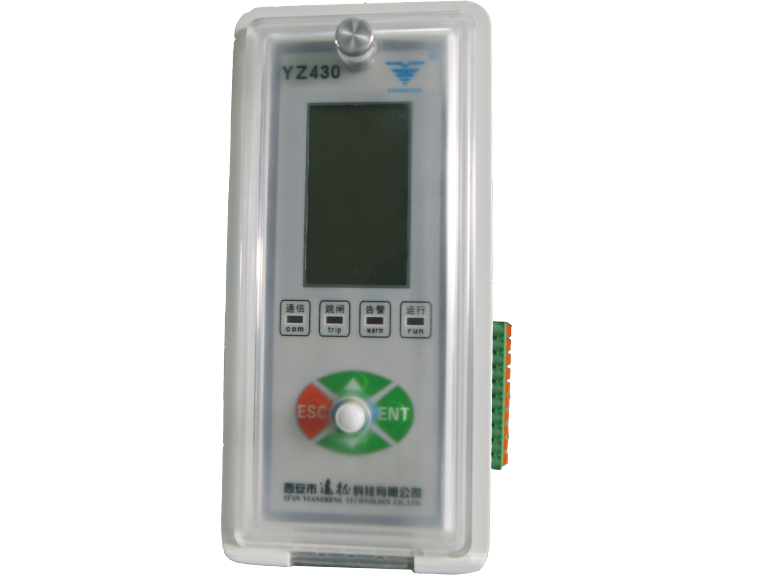

是專門針對環網柜系統應用而開發，適用于6～20kV開閉所，配電所、環網柜等無電源且需要保護功能的場所，可以集成于斷路器或熔斷器柜中使用，也可應用于母線、線路、配電變壓器等保護場合，可顯著提高配電網負載保護功能。該裝置適應能力強，配置靈活、定值整定直觀方便，易于調試及故障記錄查詢，可驅動各種跳閘線圈，小電流可正常精 確保護，冷速斷動作時間短，從設計理念上更加注重產品的可靠性及穩定性。
2.特點
● 跳閘能量大，驅動能力強，可驅動5A過流線圈、24V跳閘線圈
該裝置采用低功耗設計，內部設有兩路高 效的電源轉換模塊，能在短時間內聚 集足夠大的能量并在預 定的時間內可靠出口，能驅動力量較大的斷路器機構。該裝置可以根據機構力量大小，靈活調整放電電壓。
● 無源有源兼容，可方便更換電池
自供電功能和外部供電自由選擇，裝置內帶有可拆卸電池盒，方便用戶在停電狀態查詢和整定在無任何外部供電情況下也可整定和查詢。
● 友好的人機交互
友好的液晶顯示界面，可實時反映線路的運行狀態、測量數據，設置參數等信息。也可方便設置系統參數、保護參數等信息。有全 面的自測功能，方便用戶查找問題。
● 能在惡劣環境下可靠運行，完全滿足戶外高溫、高濕或低溫的應用環境
該裝置結構設計緊密，防水、防潮、防塵及防腐蝕性能優良?？蛇m應較惡劣的運行環境。
● 通訊功能強
RS485通訊接口,通訊規約為Modbus完全適應自動化配網的要求。
● 電網看門狗
具備柜內看門狗功能。
● 保護和取電CT可以合二為一
為降低用戶成本，可用一組保護CT同時完成取電和保護功能。
3.主要功能
● 采集電量：三相電流、零序電流
● 主要保護功能：
速斷、限時速斷、定時過流、零序一段、零序二段、反時 限(1、一般反時限；2、非常反時限；3、極 端反時限；4、長時間反時限；5、RI反時限；6、HV保險絲反時限；7、FR保險絲反時限)
● 通訊功能：
通訊總線： RS485總線
通訊規約： MODBUS
通訊波特率： 可選擇2400 bps、4800 bps、9600bps
通訊校驗方式： 1) E 8 1(偶校驗，8位數據位，1位停止位)；
2) O 8 1(奇校驗，8位數據位，1位停止位)；
3) N 8 1(無校驗，8位數據位，1位停止位)；
4) N 8 2(無校驗，8位數據位，2位停止位)；
● 同時具有以下供電功能：
A、電池供電
B、CT供電
C、AC220V(110V~265V)
D、DC220V(120V~300V)
