項目
|
YZ821
|
YZ830
|
YZ840
|
開關狀態顯示
（斷路器、手車隔離刀、接地刀、彈簧儲能）
|
√
|
√
|
√
|
|
高壓帶電指示及閉鎖
|
√
|
√
|
√
|
|
驗電核相孔
|
√
|
√
|
√
|
|
溫濕度傳感器1
|
√
|
√
|
√
|
|
溫濕度傳感器2
|
√
|
√
|
√
|
|
負載1
|
√
|
√
|
√
|
|
負載2
|
√
|
√
|
√
|
|
負載3
|
|
√
|
√
|
|
負載4
|
|
√
|
√
|
|
開關量輸入
|
8路
|
8路
|
8路
|
|
報警輸出
|
√
|
√
|
√
|
|
RS485通信
|
√
|
√
|
√
|
|
柜內照明
|
|
√
|
√
|
|
人體感應
|
|
√
|
√
|
|
無線測溫
|
|
|
協議：ZigBee
點數：3點、6點、9點、12點
溫度測量范圍： -40℃～125 ℃
溫度測量精度：±3℃
測溫傳感器供電方式：電池供電、自感應供電
|
|
屏幕顯示
|
數碼管
|
液晶
|
液晶
|
|
工作電源
|
AC85V～265V 50Hz 或 DC110V/220V
|
|
工作環境
|
溫度 -20℃～+70℃
|
溫度 -20℃～+55℃ 相對濕度 ≤95% RH
|
|
整機功耗
|
≤15W
|
|
抗電強度
|
端子與外殼間 AC2000V 50Hz 歷時1分鐘
|
|
絕緣電阻
|
端子與外殼間 ＞100MΩ（500V兆歐表測試）
|
|
開孔尺寸
|
220（寬）×163（高）
|
|
外形尺寸
|
238（寬）×178（高）
|
詳細信息：
http://www.v8573.cn/uploadfile/xiazaizhuanqu/file/20191016/20191016171344_39269.pdf
1.概述

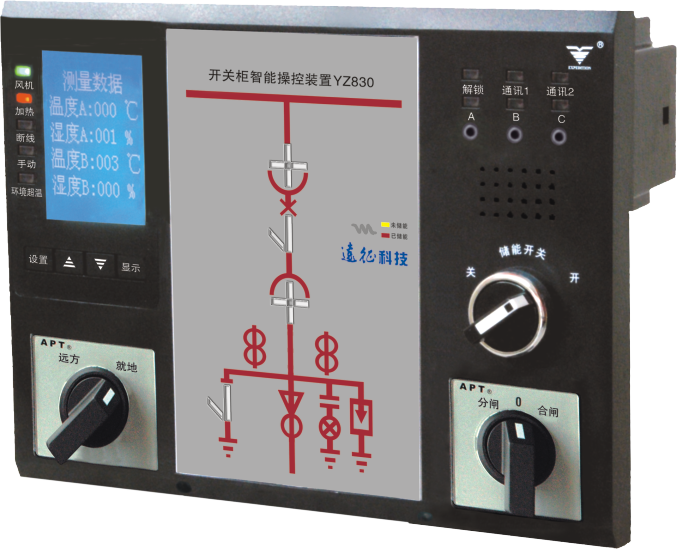

YZ830開關柜智能操控裝置是一款新型多功能、模擬動態指示的智能裝置，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。裝置本身具有動態一次模擬圖，帶電顯示及閉鎖、溫濕度智能控制、斷路器分合狀態指示、儲能指示接地開關狀態指示、手車位置指示、分合閘回路完好指示、人體感應帶電提示、語音防止誤操作提示、遠方/本地操作、遠程通信、柜內照明等功能。
本裝置采用液晶顯示器作為人機對話窗口，可以顯示溫濕度的實時信息。
2.主要功能
本裝置可以根據用戶要求實現一次回路設備開關狀態指示、柜內溫濕度智能控制人體感應以及高壓帶電顯示等功能。
本裝置以一體化布局配套裝備于開關柜，極大簡化了過去開關柜的面板結構設計，美化了面板布局，取代現有的一次回路模擬指示牌、電磁式開關狀態指示器、接地指示器、儲能開關、斷路器分/合開關等多種控制、指示器件。
本裝置安裝方便、使用壽命長，完全可以滿足電力行業的需求，能夠保障電器的安全可靠運行。
3技術參數
3.1 供電電源：AC85V～265V 50Hz或DC 110V/DC220V
3.2 環境條件：工作溫度 -25℃ ～＋55℃；貯藏溫度 -40℃ ～＋85℃；
相對濕度 5%RH ~ 95%RH
3.3 功 耗：≤15W
3.4 抗電強度：外殼與端子間≥AC2000V
3.5 絕緣性能：外殼與端子間≥100MΩ
3.6 抗電磁干擾功能：符合GB/T14598.13、GB/T14598.14、
GB/T14598.9、GB/T14598.10的要求。
3.7 動態模擬一次接線圖
模擬圖（面膜）的制作：根據用戶現場實際的一次接線方案、電壓等級（35kV
為檸黃色、10kV為絳紅色、6kV為深藍色）設計面膜。
動態模擬對象：斷路器，手車位置，接地開關、儲能等，通過電路采樣，動態地根據實際信息變化面膜上的一次接線圖，從而實現動態模擬的目的。
模擬圖顯示內容如下：
1) 分閘（或回路）顯示 2) 合閘（或回路）顯示 3) 預分預合閘閃爍指示
4) 接地顯示 5) 儲能顯示 6) 工作位置顯示
7) 試驗位置顯示 8) 手車進出過程中動態顯示
9) 斷路器、接地開關的防誤閃爍提示
3.8 語音防誤提示
1) 斷路器合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分斷路器”。
2) 接地開關合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示“請分接地開關”。
3) 斷路器合閘狀態、接地開關合閘狀態，誤將小車從試驗位置推至工作位置時，語音提示
“請分斷路器，請分接地開關”。
4) 當柜體主回路已經送電時，柜前有人停留時，語音提示“本柜主回路已帶電”。
3.9 操作功能
1) 分合閘操作 2) 儲能操作 3) 遠方/就地操作 4) 柜內照明操作
3.10 帶電顯示功能
1) LED啟輝電壓（kV）： 母線電壓×0.15 2) 閉鎖啟控電壓(kV)： 母線電壓×0.40
3）當三相同時不帶電時，閉鎖解除燈亮，啟動電磁鎖動作。
注： 強制閉鎖控制電源：交流或直流220V，可保證閉鎖部分可靠工作；運行中監制電源消失，閉鎖觸點不會誤動作，被閉鎖設備扔然可靠閉鎖。
3.11 柜內溫濕度控制功能
1) 可帶兩組溫濕度傳感器，每組包含一路溫度、一路濕度傳感器；
2) 可帶四路無源負載輸出觸點，每路負載類型用戶可設置，容量為AC220V/5A；
3) 具有超溫報警無源輸出觸點，容量為AC220V/3A；
4) 具有柜內照明無源輸出觸點，容量為AC220V/3A；
5) 可顯示柜內的溫濕度數值；
6) 用戶可根據需要設置加熱/除濕輸出的上、下限值。
3.12 通訊功能
帶RS-485總線的通訊功能， 通訊規約符合IEC MODBUS。
3.13 外形尺寸 238(長） x 178（高） x 105（深） (mm)
3.14 開孔尺寸 220(長） x 163（高） (mm)
3.15 安裝方式 面板式安裝

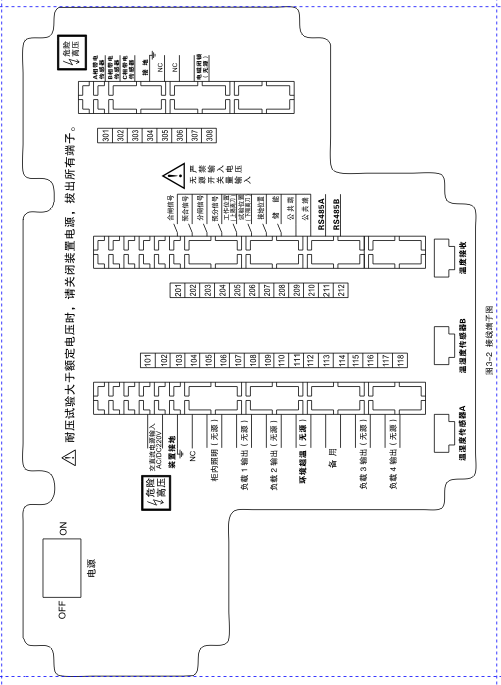

4 .YZ830接線端子圖
