基礎型
|
|
項目
|
ETS
|
WSK
|
KS-1C
|
KS-3X
|
SDK4-NL
|
|
電源
|
AC85V～265V,50Hz或DC110V/DC220V
|
|
溫度測量范圍
|
-39～99℃
|
|
濕度測量范圍
|
10%RH～98%RH
|
|
溫控精度
|
-39～0℃:±2℃，0～99℃:±1℃,回差不小于6℃
|
|
凝露啟控
|
×
|
≤93%RH（訂貨時可由用戶指 定）
|
|
功耗
|
3W
|
|
設定范圍
|
0～60℃
|
|
使用環境
|
-20℃～60℃，≤95%RH
|
|
觸點功率（阻性常開）
|
AC220V 5A
|
|
負載電源
|
有源輸出
|
無源輸出
|
|
負載1
|
√
|
√
|
√
|
√
|
√
|
|
負載2
|
|
|
|
√
|
√
|
|
負載3
|
|
|
|
|
√
|
|
報警輸出
|
|
|
|
√
|
|
|
抗震性能
|
10-15-10Hz 2g 3min
|
|
抗干擾性能
|
4.4KV/M
|
|
耐壓
|
2KV 50Hz 1min
|
|
安裝方式
|
導軌或面板
|
面板安裝
|
|
外形尺寸
|
48×48×100
|
72×72×130
|
|
開孔尺寸
|
45×45
|
67×67
|
1.概述

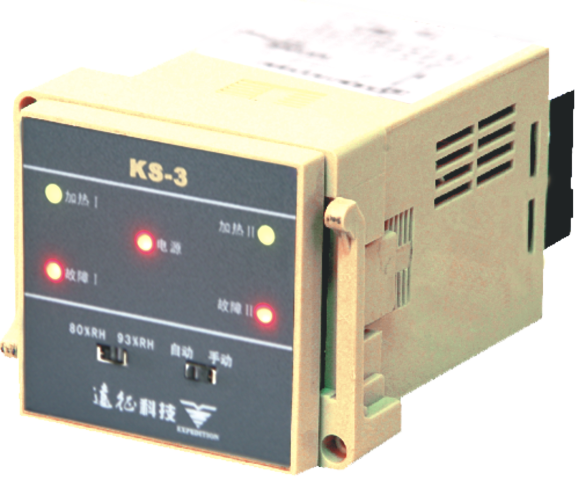

智能溫濕度控制器采用微處理器技術、傳感器技術、通信技術等多種高新技術，對被測環境進行溫濕度測量、綜合控制及報警等。它以單片機作為控制核心，具有數顯、按鍵整定功能，主要用于電力開關柜、端子箱、變壓器、箱式變電站等設備的溫濕度及防凝露保護，確保電力設備安全可靠運行。
2.主要功能

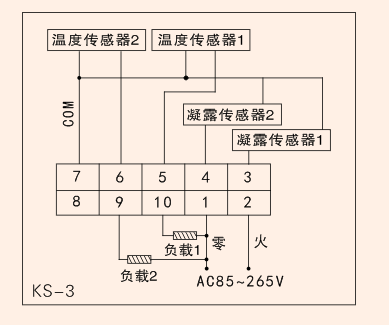

控制器由兩路獨立的溫濕度控制系統組成，兩路分別接1個溫度傳感器和1個濕度傳感器，分別控制一個加熱器，可控制兩個小環境的溫濕度情況。通常面板右側的切換開關撥到“自動”位置，當被測環境的溫度低于5℃或有產生凝露的趨勢時，控制器驅動加熱器工作；當被測環境的溫度達到15℃且產生凝露的條件消失后，加熱器停止工作。當任意一路加熱器出現斷線故障時，控制器相應故障指示燈點亮，發出報警信號。在環境溫濕度不滿足加熱器動作條件時，也可以隨時把面板上的切換開關置于“手動”位置，強制加熱器工作，并檢查是否有回路斷線情況出現。該控制器的凝露啟控點有兩檔，由用戶按照現場條件通過面板左側的切換開關設置為93%RH或80%RH。該控制器只支持面板式安裝。
3.技術指標
1、供電電源：AC85V~265V，50Hz/60Hz
2、工作環境：溫度－20℃～70℃，相對濕度≤98%RH
3、溫度測量范圍：-40℃～100℃ 精度:±1℃
4、控制精度:溫度±1℃,凝露啟控≤93%RH
5、負載觸點：AC220V，5A（常開，有源）
6、可靠安全性：符合GB/T14598.13、GB/T14598.14、
GB/T14598.9、GB/T14598.10的要求。
7、功 耗：≤3W
8、外形尺寸：48×48×100 (mm)
9、開孔尺寸：45×45 (mm)
10、傳感器安裝圖見附錄。
