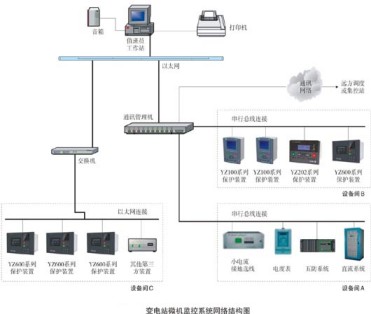

體系結構
采用靈活的分層分布式體系結構，按縱向分為間隔層、通訊層和站控層。其中間隔層一般由微機保護裝置、自動化裝置、直流系統等組成。通訊層主要由通訊管理機、各種通訊總線以及網絡交換機或者路由器組成。站控層由工業PC機、監控軟件系統和UPS等不間斷電源組成。
間隔層
間隔層一般由線路保護裝置、主設備保護裝置、變壓器有載調壓裝置、小電流接地選線、直流系統等現場設備組成，從嚴格意義上講，它歸屬于變電站綜合自動化系統，變電站微機監控系統和間隔層的密切關系主要體現在數據采集和控制方面。
通訊層
通訊層的主要任務就是穩定可靠的實現站控層與間隔層之間間接的實時數據交換與過程控制。通訊層核心的裝置就是通訊管理機。
通訊管理機通過各種通訊總線以及網絡交換機或路由器的連接轉換，與間隔層的線路保護裝置、主設備保護裝置、直流系統等取得物理介質上的連接；在不同通訊規約的支持下，通訊層實現了與不同通訊對象之間的實時數據交換和實時過程控制，并把這些實時數據或者中間的狀態數據，可靠的送到站控層，為站控層的監控軟件作出行為決策處理依據。通訊層也擁有和遠方調度端進行數據、控制過程相互交互的能力。
站控層

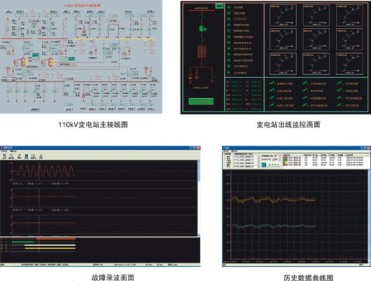

站控層的主要任務就是在與通訊層交互獲取實時數據的基礎之上，把間隔層的實時數據與狀態完整可靠的反映在PC機上，實現對整個變電站綜合自動化系統電網的頻率、電壓、潮流、發電與負荷容量、電量、斷路器、隔離開關、帶負荷調壓變壓器調壓分接頭以及變壓器等設備的調節裝置的工作位置狀態等運行數據的如實反映，完成對變壓器、斷路器等設備的可靠控制，實現記錄與分析相關的報警數據或狀態、運行報表、故障錄波等，完成與五防等系統之間的數據和控制交互。站控層核心的系統就是IPAS2000變電站微機監控系統。
站控層具體由工業PC機、IPAS2000變電站微機監控系統、UPS或直流逆變器等不間斷電源、打印機、音箱、GPS時鐘等組成。
IPAS2000變電站微機監控系統從功能上分為通訊組態子系統、監控畫面與報表組態子系統、通訊子系
統、監控運行子系統。
監控系統特色
● 數據采集采用多任務并行運行，實時性高。
● 支持故障錄波，事故分析。
● 報表擁有靈活的腳本驅動功能，報表的格式可以由用戶隨心定義。
● 支持五防系統、支持模擬屏、支持其他第三方監控系統。
● 支持多調度端或者集控站。
