項目簡介：
捷敏電子（合肥）有限公司位于合肥市經濟技術開發區錦繡大道與清潭路交口東南角，占地面積約104畝，公司成立于2006年9月，主營新型電子組件及電源管理器件的封裝測試業務。是一家擁有三十多項國際專 利的半導體企業，在電源管理半導體的封裝和測試領域，規模和專業性都已達到世 界 領 先 地位。
本次我公司參與建設的配電自動化監控系統，配置有電力監控系統、公用測控屏、主變保護屏、通訊柜、直流屏、微機保護裝置、主變溫控器等，對電力系統做到了全 面監 測。系統整體配置如下：
工程規模：
|
捷敏電子（ 合肥） 有限公司35kV 變電站項目微機保護、后臺監控系統配置清單
|
|
序號
|
設備名稱
|
型號規格
|
制造廠商
|
單位
|
數量
|
|
一、10kV 雙電源切換變電室分散安裝
|
|
1
|
線路保護測控裝置
|
YZ320L-XL
|
西安遠征
|
臺
|
1
|
|
2
|
變壓器出線保護測控裝置
|
YZ320L-CB
|
西安遠征
|
臺
|
3
|
|
3
|
分段保護測控裝置
|
YZ320L-XL
|
西安遠征
|
臺
|
2
|
|
4
|
PT 監控裝置
|
YZ320L-PT
|
西安遠征
|
臺
|
2
|
|
二、35kV 變電站10kV 變電室分散安裝
|
|
1
|
變壓器出線保護測控裝置
|
YZ320L-CB
|
西安遠征
|
臺
|
8
|
|
2
|
電容器保護測控裝置
|
YZ320L-DR
|
西安遠征
|
臺
|
2
|
|
3
|
分段保護測控裝置
|
YZ320L-XL
|
西安遠征
|
臺
|
1
|
|
4
|
PT 監控裝置
|
YZ320L-PTB
|
西安遠征
|
臺
|
1
|
|
三、35kV 變壓器室分散安裝
|
|
1
|
線路保護測控裝置
|
YZ600-XL
|
西安遠征
|
臺
|
2
|
|
2
|
PT 監控裝置
|
YZ600-PT
|
西安遠征
|
臺
|
1
|
|
四、35kV 主變保護測控屏（兩面, 設于35kV 變壓器室）
|
|
1
|
主變差動保護測控裝置
|
YZ600-CD
|
西安遠征
|
臺
|
2
|
|
2
|
主變高后備保護測控裝置
|
YZ600-HB1
|
西安遠征
|
臺
|
2
|
|
3
|
主變低后備保護測控裝置
|
YZ600-HB2
|
西安遠征
|
臺
|
2
|
|
4
|
公用測控裝置
|
YZ600-CK
|
西安遠征
|
臺
|
2
|
|
5
|
主變溫控器
|
|
甲方提供
|
臺
|
2
|
|
6
|
屏體及附件
|
2260*800*600（ 含30根小母線(Ф8銅棒)及防塵罩）
|
遠征配套
|
面
|
2
|
|
五、通訊柜（1 面，設于10kV 雙電源切換變電室內）
|
|
1
|
通訊管理機
|
YZ610-TX
|
西安遠征
|
臺
|
1
|
|
2
|
網絡交換機（24 電口）
|
MIEN2024
|
西安遠征
|
臺
|
1
|
|
3
|
屏體及附件
|
650*600*450， 黑色
|
遠征配套
|
面
|
1
|
|
六、35kV 公用測控屏（一面）
|
|
1
|
公用測控裝置
|
YZ600-CK
|
西安遠征
|
臺
|
1
|
|
2
|
通訊管理機
|
YZ610-TX
|
西安遠征
|
臺
|
1
|
|
3
|
網絡交換機（24 電口）
|
MIEN2024
|
西安遠征
|
臺
|
1
|
|
4
|
交換機（4 光20 電）
|
MIEN3024
|
遠征配套
|
臺
|
1
|
|
5
|
屏體及附件
|
2260*800*600（ 含30根小母線(Ф8銅棒)及防塵罩）
|
遠征配套
|
面
|
1
|
|
七、后臺監控系統（一套, 設于監控室）
|
|
1
|
變電站綜合自動化監控軟件
|
V1.0
|
西安遠征
|
套
|
1
|
|
2
|
監控主機
|
軟件配套/鼠標/鍵盤/網卡/
|
遠征配套
|
臺
|
1
|
|
3
|
液晶顯示器
|
21 寸
|
遠征配套
|
臺
|
1
|
|
4
|
音箱
|
RT1000C
|
遠征配套
|
套
|
1
|
|
5
|
打印機
|
A4 激光
|
遠征配套
|
臺
|
1
|
|
6
|
多串口卡
|
CP-134U
|
遠征配套
|
塊
|
1
|
|
7
|
光纖終端盒
|
2進8出
|
遠征配套
|
臺
|
2
|
|
8
|
光纖附件
|
跳線、尾纖、法蘭等
|
遠征配套
|
套
|
16
|
|
9
|
以太網線
|
UTP5類線
|
遠征配套
|
米
|
100
|
|
10
|
通訊線
|
RVVP2*0.5
|
遠征配套
|
米
|
800
|
|
11
|
操作臺
|
四工位工作臺椅
|
遠征配套
|
面
|
1
|

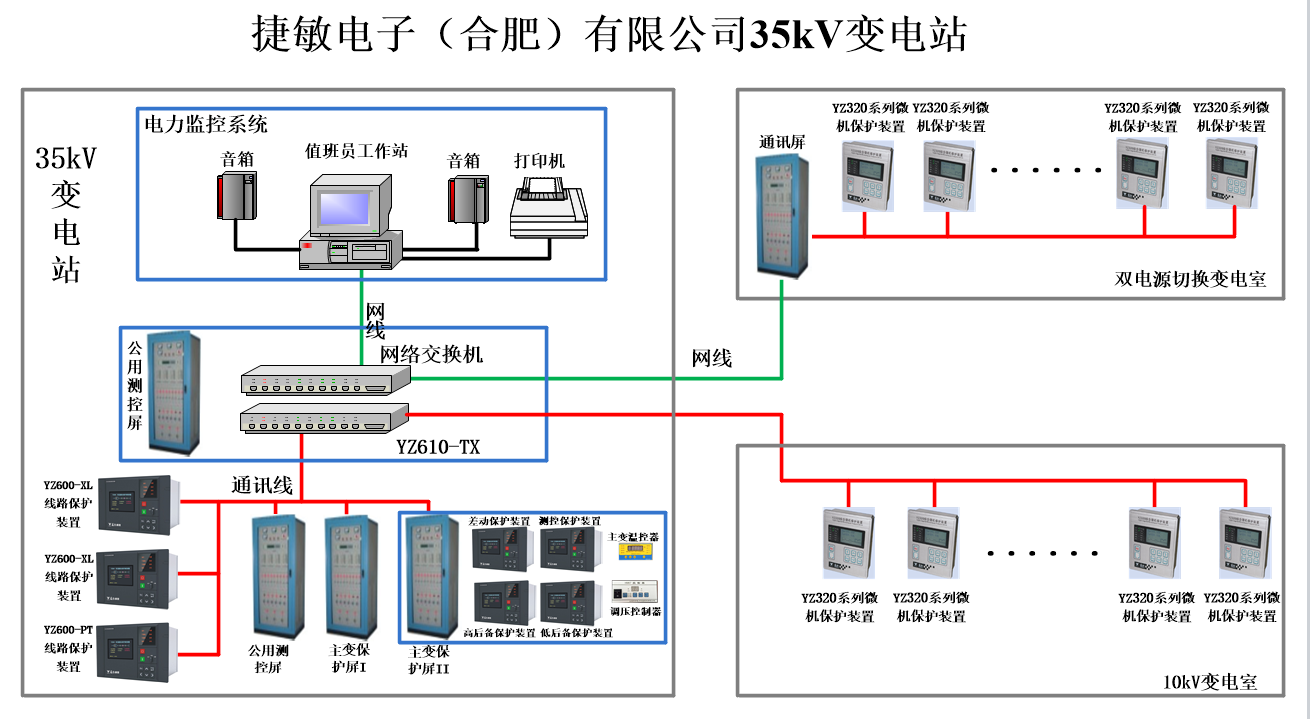

拓撲結構
自動化配置規模：
該項目的35kV設備與10kV變電室相鄰，直接將10kV變電室數據經通訊線上傳至監控系統；10kV雙電源切換變電室在另一棟樓，就地設置通訊，所有數據就地采集后，經網線上傳至監控系統。
客戶價值：
該配電工程現已投入使用，IPAS2000電力監控軟件對配電室內用電設備的全 面 監 控，可快速投切用電負荷，實時監測電力設備運行狀態。
