項目簡介：
沁新煤礦是山西沁新能源集團股份有限公司的直屬骨干企業，是山西沁新能源集團股份有限公司的前身。位于沁源縣李元鎮韓家溝村，礦井設計生產能力為150萬噸/年，是沁源縣生產規模較大的煤礦企業之一。
本次改造對象為沁新煤礦主、副斜井兩個10kV配電室，使用我公司YZ100系列微機保護裝置、IPAS2000(V1.0)電力監控系統軟件。
項目現狀：
沁新煤礦主斜井共9個進、出線斷路器間隔，配備一套后臺監控系統；副斜井共12個進、出線斷路器間隔，配備一套后臺監控系統，自2011年送電投入使用至今。兩套后臺系統及現場分散安裝的微機保護裝置：硬件上因長時間運行，均存在不同程度的電子器件老化問題；微機保護裝置的軟件為1.01版本，受限于硬件級別，致使保護軟件版本較低，無法匹配煤礦用電負荷的發展變化；后臺監控軟件IPAS2000投運時為V1.0版本，且與現場部分微機保護裝置通訊中斷，無法實時監測負載用電情況，已不能為煤礦安全運營提供有效保護。
改造方案：
更換新版本微機保護裝置，微機保護裝置在軟件和硬件上都升級了版本。此版本在開入量定義、控制回路動作等方面有相應改進；后臺監控軟件升級為V3.1版本，遙信、遙測、遙控等數據量采集上限有大幅度提升，并且軟件在數據采集、故障分析處理等多方面有顯著提升?，F場改造還優化了用戶的二次接線，使操作回路更加穩定可靠。
我公司售后服務工程師李爭游和舒亮亮負責此項目施工。因改造過程中無法全廠停電，售后工程師根據用戶的負荷類型、整個改造工期、各柜子改造的難易程度，制定了詳細的分段停電計劃。改造過程中對原有二次接線進行了詳細記錄并針對控制回路進行了優化。
工程配置：
|
項目
|
設備
|
數量
|
單位
|
備注
|
|
主斜井
|
YZ100系列微機保護裝置
|
9
|
臺
|
|
|
監控主機、顯示器、多串口卡
|
1
|
套
|
|
|
音箱
|
1
|
套
|
|
|
A4激光打印機
|
1
|
臺
|
|
|
IPAS2000變電站綜合自動化監控軟件
|
1
|
個
|
|
|
通訊管理機
|
1
|
臺
|
|
|
網絡交換機（24電口）
|
1
|
臺
|
|
|
通訊柜及附件
|
1
|
臺
|
|
|
UPS電源
|
1
|
套
|
|
|
副斜井
|
YZ100系列微機保護裝置
|
12
|
臺
|
|
|
監控主機、顯示器、多串口卡
|
1
|
套
|
|
|
音箱
|
1
|
套
|
|
|
A4激光打印機
|
1
|
臺
|
|
|
IPAS2000變電站綜合自動化監控軟件
|
1
|
個
|
|
|
通訊管理機
|
1
|
臺
|
|
|
網絡交換機（24電口）
|
1
|
臺
|
|
|
通訊柜及附件
|
1
|
臺
|
|
|
UPS電源
|
1
|
套
|
|
客戶價值：
建議對主斜井、副斜井兩套后臺監控系統及現場微機保護全部更換為我公司的后臺監控系統和微機保護裝置，實現配電系統可靠運行、以達到保護煤礦安全生產用電的目的。經過5天的努力，使項目提前3天完工，為用戶全線設備運行、恢復生產贏得了時間、創造了利潤。

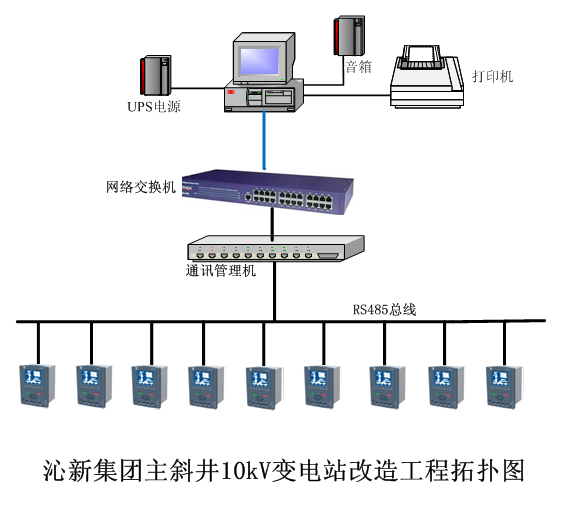

系統結構圖如下：（本項目銷售人員：晉魯區域經理 李志華）
|
