項目簡介：
2015年5月，延長油田股份有限公司靖邊采油廠委托陜西新時代工程造價咨詢有限公司，對靖邊采油廠新城35kV變電站輸變電工程“四標包：綜合自動化設備”采購項目進行公開招標，我公司在此項目投標中，采用縝密的技術方案，先 進的技術及優質的服務，一舉中標。
工程規模：
|
項目規模
|
實用規模
|
本期規模
|
備注
|
|
主變壓器
|
SZ111-M-6300/35/10.5kV 2臺
|
SZ111-M-6300/35/10.5kV 1臺
|
35kV單母分段
10kV單母分段
|
|
35kV進線
|
2
|
1
|
|
|
35kV PT
|
2
|
1
|
|
|
10kV出線
|
10
|
8
|
|
|
10kV PT
|
2
|
2
|
|
|
IPAS2000監控系統
|
1
|
1
|
|
另注：本期站外新建110kV楊米澗變至本站35kV輸變電線長13.6公里，導線型號為GJ-150/25，共建鐵塔41基。
自動化配置規模：
全站采用微機綜合自動化系統，1#主變保護測控屏1面、電度表屏1面、公用屏1面、遠動通訊屏1面、交流屏1面、直流屏3面、35kV線路保護測控屏1面，共9面屏均集中組屏安裝于主控室，10kV線路保護測控裝置分散安裝于開關柜上，主控室設微機后臺監控系統和微機五防系統各一套。
所有控制、保護、測量等信號均在各單元內處理成數據信號，以總線方式與主控室后臺監控系統相連，通信監控主機支持多種規約間的轉換和通信。
本站IPAS2000自動化系統通訊遠動屏上設通訊管理機2臺，收集整個間隔層數據，網絡結構脈絡清晰。間隔層設備采用我公司的YZ600、YZ100、YZ210系列保護裝置，該裝置測控保護功能齊全、液晶屏顯示、人性化傻瓜式菜單、保護投退明了快捷、集成度高、接線簡單，方便運行和操作，各項指標均達用戶要求。
客戶價值：
該變電站項目屬于新建站，于2016年4月綜自系統現場安裝調試工作順利有序展開。該項目運行后將實現少人值守、運營成本低、供電可靠性高，確保用戶的正常生產、運營。

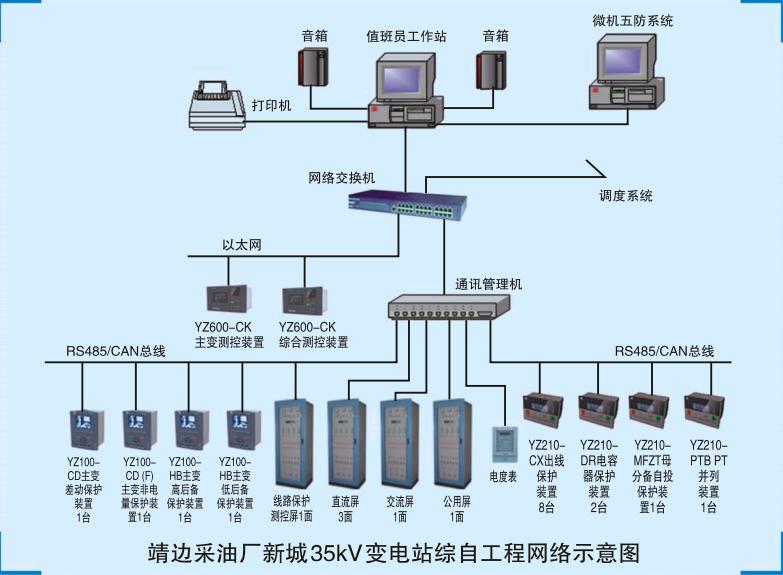

監控系統結構圖如下：
|
