項目簡介：
2015年中秋節前夕，我公司接到浙江開關廠電話，要求我方就“中財管道35KV變電站項目”中的開關柜技術要求與衢州光明電力設計有限公司的設計師進行溝通，經過與對方多次協商，確定了項目方案，并于2015年10月20日與浙江開關廠順利簽訂合同，該項目金額為44.6萬元。
工程規模：
|
項目規模
|
實用規模
|
本期規模
|
備注
|
|
主變壓器
|
SZ11-10000/35/10.5kV
2臺
|
SZ11-10000/35/10.5kV
2臺
|
35kV單母線接線
10kV單母分段接線
|
|
35kV進線
|
1
|
1
|
|
|
35kV PT
|
1
|
1
|
|
|
10kV出線
|
14
|
14
|
|
|
10kV PT
|
2
|
2
|
|
|
IPAS2000監控系統
|
1
|
1
|
|
自動化配置規模：
全站采用微機綜合自動化系統，1#主變保護測控屏1面、2#主變保護測控屏1面、電度表屏1面、公用屏1面、遠動通訊屏1面，5面屏均集中組屏安裝于主控室。35kV線路保護及母聯、10kV線路保護測控裝置分散安裝于開關柜上，主控室設微機后臺監控系統和微機五防系統各一套。
所有控制、保護、測量等信號均在各單元內處理成數據信號，以總線方式與主控室后臺監控系統相連，通信監控主機支持多種規約間的轉換和通信。
本站IPAS2000自動化監控系統通訊遠動屏上設通訊管理機2臺，用于收集整個間隔層數據。網絡結構脈絡清晰，間隔層設備采用我公司的YZ600系列保護裝置，該裝置測控保護功能齊全、液晶屏顯示、人性化傻瓜式菜單、保護投退明了快捷、集成度高、接線簡單，方便運行和操作。各項指標均達客戶要求。
客戶價值：
該變電站于2016年1月開始進行綜合自動化系統現場安裝調試工作，整體進度用戶滿意，同年2月份投入使用。
該變電站實現了少人值守，降低了運營成本，提高了供電可靠性，確保了客戶的正常生產、運營。

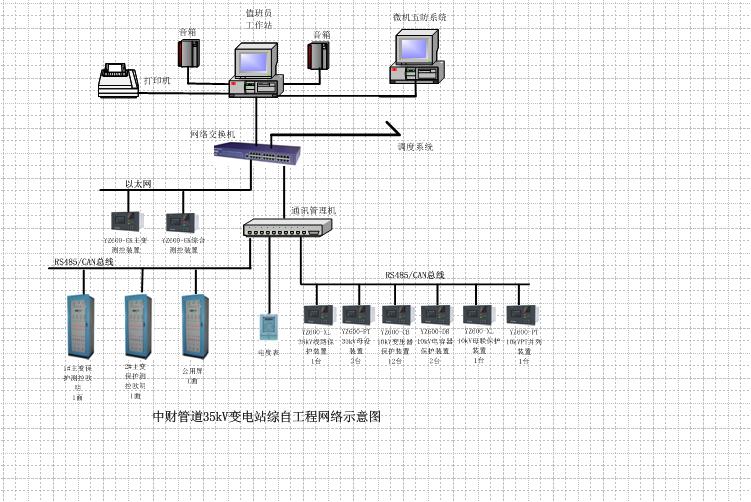

監控系統結構圖如下：
|
