2009年11月，我公司的YZ100、YZ201、YZ600系列綜合微機保護裝置及IPAS2000變電站自動化系統以其優異的性能，在山西蘆子溝35kV變電所電氣設備采購項目綜自保護設備招標中一舉中標。
蘆子溝35kV變電站地處山西懷仁縣，其規模為：35kV為單母線分段接線、進線2回、 PT 2回、2回變壓器出線、所用變1回、母聯1回；6kV為單母線分段接線、進線2回、PT 2回、出線12回、2回電容器出線、所用變1回、母聯1回；該變電站主變保護測控屏兩套，35kV線路保護測控屏一套，6kV部分采用YZ201綜合微機保護裝置，并分散安裝，并設通訊管理屏、直流屏、計量屏、交流屏各一套。整個網絡結構采用分層分布式結構。
IPAS2000自動化系統設通訊管理機一臺，收集整個間隔層數據。并通過光纜將數據傳送到上級調度中心。站內設本站值班員站一套，通過以太網網線聯接到通訊管理機，整個網絡結構脈絡清晰可靠。間隔層設備采用我公司的YZ100/YZ600/YZ201系列保護測控裝置，該裝置測控保護功能齊全、大液晶屏幕顯示、人性化傻瓜式菜單、保護投退明了快捷、集成度高、接線簡單，方便運行和操作，各項指標達到甚至超過用戶要求。
該變電站項目屬于新建站，通過各方面不懈努力和密切配合，于2010年1月投運。投運至今，YZ100、YZ201、YZ600系列綜合微機保護裝置和IPAS2000變電站后臺監控系統運行情況穩定。

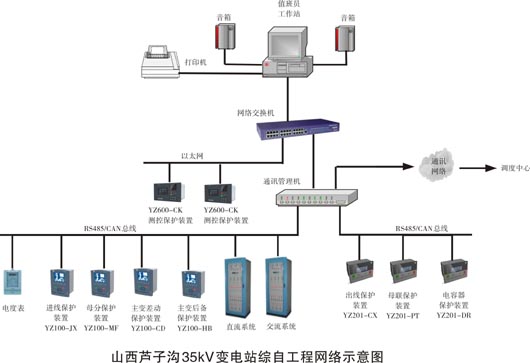

整個監控系統結構圖如下：
|
