甲方簡介：成都新都鋼廠坐落在成都市新都區，是一家實力雄厚的鋼鐵冶煉加工企業，2012年為擴大生產規模，新建35kV變電站一座。我公司以雄厚的技術實力及周到的服務承諾取得了甲方的認可和信賴，在眾多競標廠家中一舉勝出。
工程規模：成都新都鋼廠35kV變電站工程綜合自動化系統，為有人值班變電站，分為35kV、10kV兩個電壓等級。其中35kV為單母線分段結構，35kV進線1回、35kV PT1回、35kV主變進線1回、35kV/10kV兩卷變1臺， 10kV部分為單母線分段，10kV進線1回、10kV出線1回、10kV電容器1回、PT1回、系統功能包括遙控、五防系統防止誤操作、人機交互等。
自動化配置規模：該項目使用我公司開發的IPAS2000電力自動化監控調度軟件及YZ100、YZ600等系列綜合微機保護裝置。各變配電設備的電壓、電流以及電度等參數能夠實時傳到微機監控后臺，方便現場值班人員監控。工程采用分層分布式結構，35kV進線、主變保護和監控系統采用單元集中式組屏。35kVPT、10kV部分保護均分散安裝在各開關柜上。本次供貨包括:35kV主變保護測控屏1面、公用測控屏1面、35kV線路光差保護測控屏3面、35kVPT保護1臺、其他10kV線路線路保護、電容保護、 PT保護各1臺、站用監控系統一套。

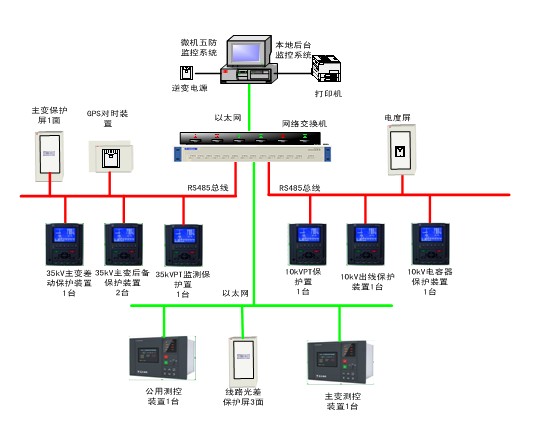

該工程于2013年3月通電運行，運行狀況良好。該項目網絡示意圖如下：
|
