項目簡介：
衢州市體育中心項目，位于高鐵新城快樂運動小鎮境內，處于錢江大道以南、武夷山大道以西、三清山大道以東、芹江西路以北的范圍內，建設該體育中心項目總占地面積約491畝，該體育中心項目主要將建設“一場三館”。
所謂的“一場三館”指的是體育場、游泳館、體育館、綜合館，其中體育館的規模為1萬座，游泳館的規模為2000座，綜合館里面將設有設有籃球訓練館、羽毛球、乒乓球、器械健身、健身操、擊劍、跆拳道、武術、保齡球、臺球及商業用房等。除了建設這一場三館之外，還有地下停車場、下穿城市路、體育公園及相關市政配套工程的建設，建設該體育中心總投資約35.43億元。
該項目是省重點工程，是貫徹落實市委“1433”發展戰略體系的重點建設項目，衢州市體育中心項目當中的體育場已于2021年6月竣工投運。中心的落成，彌補了衢州市大型體育場館短缺的現狀，并成為衢州市高鐵新城的靚麗地標。
本次我公司參與建設的配電自動化監控系統，對體育中心A、B配電室的電氣數據均進行了監控，其中包括：中央信號屏、直流屏、微機保護裝置、主變溫控器，以及300多臺低壓儀表。系統整體配置如下：
工程規模：
|
序號
|
設備名稱
|
型號規格
|
制造廠商
|
單位
|
數量
|
|
一、信號屏（1 面， 設于變配電房A）
|
|
1
|
信號屏
|
YZ-XHP
|
西安遠征
|
面
|
1
|
|
二、直流屏（ 兩套， 分別設于變配電房A 和B）
|
|
1
|
直流屏（2 面屏， 含獨立一面蓄電池屏）
|
YZ-GZDW-65AH/DC110V
|
西安遠征
|
面
|
2
|
|
2
|
直流屏
|
YZ-GZDW-40AH/DC110V
|
西安遠征
|
面
|
1
|
|
四、通訊屏（ 一面， 設于變配電房B）
|
|
1
|
通訊屏
|
YZ-TXP
|
西安遠征
|
面
|
1
|
|
（1）
|
通訊管理機
|
YZ610-TX
|
西安遠征
|
臺
|
2
|
|
（2）
|
網絡交換機（2 光6 電）
|
MIEN2208-2S
|
遠征配套
|
臺
|
1
|
|
（3）
|
光纖終端盒
|
2 進8 出
|
遠征配套
|
臺
|
1
|
|
（4）
|
光纖附件
|
跳線、尾纖、法蘭等
|
遠征配套
|
套
|
8
|
|
（5）
|
屏體及附件
|
650*600*450， 黑色
|
西安遠征
|
臺
|
1
|
|
五、后臺監控屏（ 一面， 設于變配電房A）
|
|
1
|
后臺監控屏
|
YZ-JKP
|
西安遠征
|
面
|
1
|
|
（1）
|
IPAS2000 變電站綜合自動化監控軟件
|
V1.0
|
西安遠征
|
套
|
1
|
|
（2）
|
通訊管理機
|
YZ610-TX
|
西安遠征
|
臺
|
2
|
|
（3）
|
監控主機
|
軟件配套/鼠標/鍵盤/網卡/
|
遠征配套
|
臺
|
1
|
|
（4）
|
液晶顯示器
|
21.5" 寬屏
|
遠征配套
|
臺
|
1
|
|
（5）
|
音箱
|
RT1000C
|
遠征配套
|
套
|
1
|
|
（6）
|
打印機
|
A4 激光
|
遠征配套
|
臺
|
1
|
|
（7）
|
網絡交換機（4 光20 電）
|
MIEN3024-4S
|
遠征配套
|
臺
|
1
|
|
（8）
|
多串口卡
|
CP-134U
|
遠征配套
|
塊
|
1
|
|
（9）
|
UPS 電源
|
1KVA/1 小時
|
遠征配套
|
臺
|
1
|
|
（10）
|
光纖終端盒
|
2 進8 出
|
遠征配套
|
臺
|
4
|
|
（11）
|
光纖附件
|
跳線、尾纖、法蘭等
|
遠征配套
|
套
|
20
|
|
（12）
|
光纖
|
4 芯單模
|
遠征配套
|
米
|
1000
|
|
（13）
|
以太網線
|
UTP5 類線
|
遠征配套
|
米
|
500
|
|
（14）
|
通訊線
|
RVVP2*0.5
|
遠征配套
|
米
|
1200
|
|
（15）
|
屏體及附件
|
2260*800*600
|
遠征配套
|
面
|
1
|
|
六、微機保護裝置
|
|
1
|
配電室A微機保護
|
YZ320系列微機保護裝置
|
西安遠征
|
臺
|
8
|
|
2
|
配電室B微機保護
|
YZ320系列微機保護裝置
|
西安遠征
|
臺
|
3
|
|
七、技術服務費
|
|
1
|
光纖熔接費
|
|
西安遠征
|
項
|
1
|
|
2
|
調試服務費
|
|
西安遠征
|
項
|
1
|

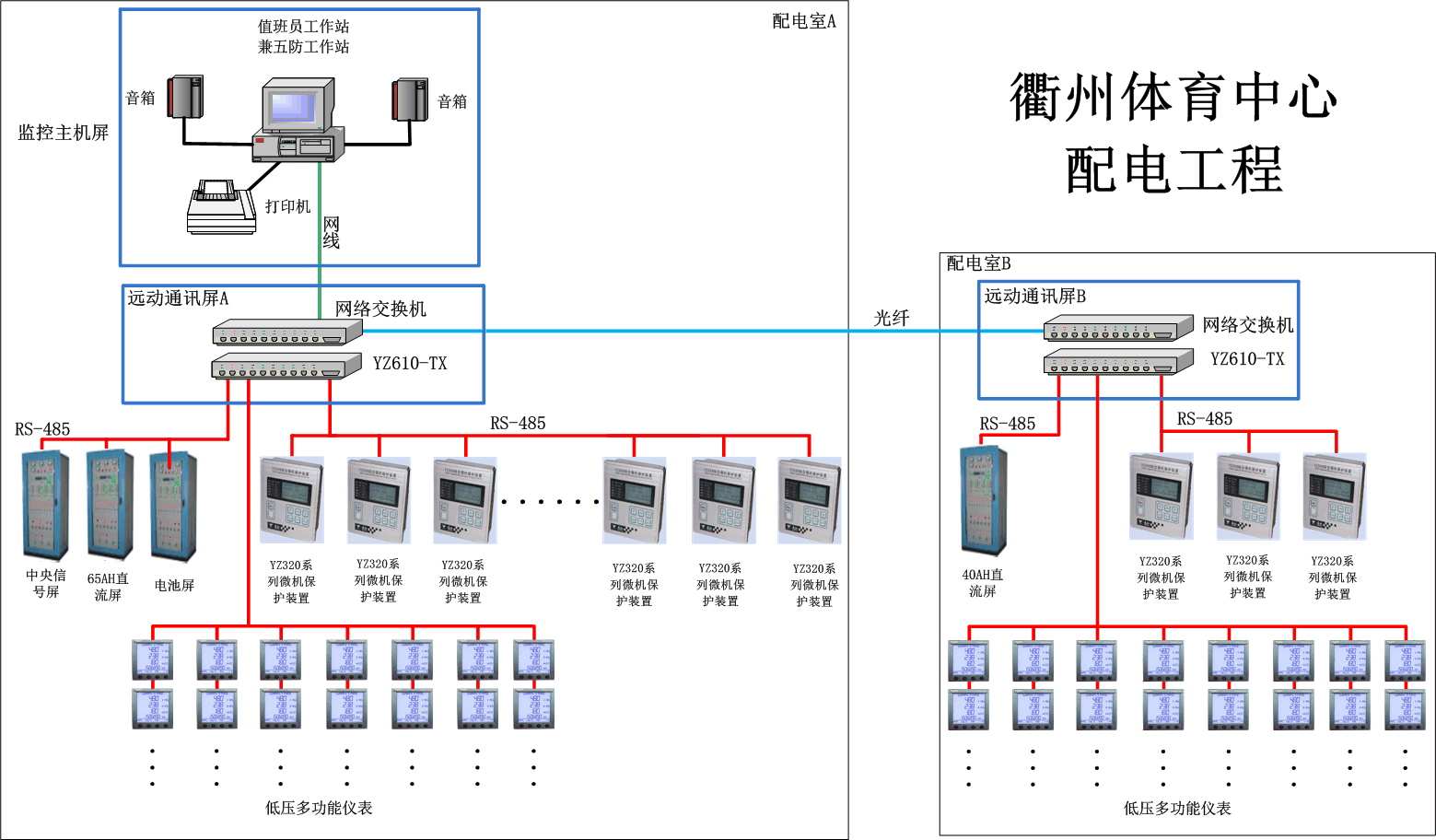

拓撲結構
自動化配置規模：
體育中心配電室分位A、B兩個區域，在兩個配電室中均安裝了通訊屏，以確保信號上傳，直流屏確?，F場設備供電穩定可靠。配電室B所有監控數據經由光纖傳輸至配電室A后，匯總到監控主機屏，實現全中心A、B配電室的自動化監控。
客戶價值：
該配電工程現已投入使用，IPAS2000電力監控軟件對配電室內用電設備的全 面 監 控，可快速投切用電負荷，實時監測電力設備運行狀態，為衢州市體育中心“一場三館”的上萬座場館實現可靠的電力保障。
本項目銷售人員：安徽區域經理 謝建國
|
