項目簡介：
北方銅業股份有限公司銅礦峪礦，是全國非煤系統較大的地下開采礦山，既有較強的礦山設計能力和井下掘進、井下混凝土施工、濕法煉銅施工能力，又有較強的礦山經營管理能力。采用自然崩落法技術，規模大、效率高、成本低，推動了全礦的技術進步和經營管理，其工藝技術理論研究已經達到了 國 際 先 進 水 平，填補了國內空白。為了有效地利用難采、難選、低品位氧化礦石資源，銅礦峪礦自1998年開始建設濕法煉銅廠并于2002年進行了擴建，現已達到年產1500噸規模；與火法冶煉比較，具有投資少、質量高、工 藝 先 進、過程簡單、環境效益好、成本低廉等特點。該礦《難采難選低品位銅礦地下溶浸工業試驗》研究項目獲國家科技進步二等獎。
本次我公司中標的北方銅業股份有限公司銅礦峪礦8#風機配電室無人值守電力監控自動化系統采用了變電站綜合智能監控系統、微機保護裝置等一系列產品，同時集成了門禁系統、火災報警系統、視頻監控系統，系統整體配置如下：
工程規模：
|
序號
|
設備名稱
|
型號規格
|
制造廠商
|
單位
|
數量
|
|
一、微機綜保裝置（分散安裝）
|
|
1
|
進線保護測控裝置
|
YZ320A-XL
|
西安遠征
|
臺
|
2
|
|
2
|
PT保護測控裝置
|
YZ320A-PT
|
西安遠征
|
臺
|
1
|
|
3
|
變壓器保護測控裝置
|
YZ320A-CB
|
西安遠征
|
臺
|
1
|
|
4
|
電動機保護測控裝置
|
YZ320A-DD
|
西安遠征
|
臺
|
2
|
|
5
|
電容器保護測控裝置
|
YZ320A-DR
|
西安遠征
|
臺
|
1
|
|
二、遠動通訊屏（1面）
|
|
1
|
遠動裝置（2電8串）
|
YZ610TX
|
西安遠征
|
臺
|
2
|
|
2
|
規約轉換裝置（規約：CDT/104）
|
YZ610TX-I
|
西安遠征
|
臺
|
1
|
|
3
|
工業級交換機
|
MIEN2026-2S-ST-24T-AD220
|
遠征配套
|
臺
|
3
|
|
4
|
光纖及附件（單模ST接口）
|
4口終端盒滿配（4尾纖，4跳線，4法蘭）
|
遠征配套
|
套
|
6
|
|
5
|
開關量模塊
|
YZ760
|
西安遠征
|
臺
|
1
|
|
6
|
串口服務器（含電源模塊）
|
Mport3102
|
遠征配套
|
套
|
2
|
|
7
|
屏體及附件
|
2260*800*600
|
西安遠征
|
面
|
1
|
|
三、故障錄波屏（1面）
|
|
1
|
故障錄波遠動裝置一套
|
|
西安遠征
|
套
|
1
|
|
2
|
屏體及附件
|
2260*800*600
|
西安遠征
|
面
|
1
|
|
四、安防監控系統（1套）
|
|
1
|
POE供電交換機
|
16口 POE交換機
|
?？低?/span>
|
臺
|
1
|
|
2
|
網絡攝像頭
|
DS-2CD3T46DWDV3-L 支持紅外/暖光雙補光 DC供電 400萬像素攝像機 4mm
|
?？低?/span>
|
臺
|
5
|
|
3
|
網絡攝像頭支架
|
DS-1212ZJ
|
?？低?/span>
|
個
|
5
|
|
4
|
硬盤錄像機
|
DS-7808NB-R2
|
?？低?/span>
|
根
|
1
|
|
5
|
硬盤
|
6TB（5900轉） 監控級硬盤
|
希捷
|
臺
|
2
|
|
6
|
液晶監視器
|
24寸，1080P
|
遠征配套
|
個
|
3
|
|
7
|
光纖交換機（2光6電）
|
MIEN2208-2S-ST-AD220
|
遠征配套
|
臺
|
3
|
|
8
|
光纖附件（單模ST接口）
|
4口終端盒滿配
|
遠征配套
|
套
|
6
|
|
五、火災報警系統（1套）
|
|
1
|
柜式七氟滅火裝置
|
GQQ50/2.5-JA
|
|
套
|
3
|
|
2
|
七氟丙烷藥劑
|
HFC-227ea
|
|
KG
|
150
|
|
3
|
泄壓口裝置0.25M2
|
802mm*400mm
|
|
套
|
3
|
|
4
|
氣體滅火控制器（單區）
|
GST-QKP01
|
海灣
|
臺
|
3
|
|
5
|
點型感煙火災探測器
|
JTY-GD-G3T
|
海灣
|
只
|
8
|
|
6
|
點型感溫火災探測器
|
JTW-ZCD-G3N
|
海灣
|
只
|
4
|
|
7
|
火災聲光報警器
|
GST-HX-200B
|
海灣
|
個
|
3
|
|
8
|
緊急啟動/停止按鈕
|
GST-LD-8318
|
海灣
|
個
|
3
|
|
9
|
氣體噴灑指示燈
|
GST-LD-8317
|
海灣
|
個
|
3
|
|
10
|
繼電器
|
DC24V，2開2閉，含底座
|
遠征配套
|
套
|
3
|
|
六、防入侵系統（門禁裝置）（1套）
|
|
1
|
門禁主板
|
AP-1000T
|
遠征配套
|
個
|
8
|
|
2
|
門禁讀頭
|
KR100M
|
遠征配套
|
個
|
16
|
|
3
|
發卡器
|
CR10M
|
遠征配套
|
臺
|
1
|
|
4
|
門禁電源箱
|
Y-BJ02
|
遠征配套
|
套
|
8
|
|
5
|
單門磁力鎖
|
ZL-280S
|
遠征配套
|
個
|
4
|
|
6
|
雙門磁力鎖
|
ZL-280D
|
遠征配套
|
個
|
4
|
|
7
|
交換機
|
16口
|
遠征配套
|
個
|
1
|
|
8
|
IC紐扣卡
|
Y-IC
|
遠征配套
|
張
|
50
|
|
七、后臺監控系統部分
|
|
1
|
操作員工作站（含顯示器、插排）
|
I7-10700/8G/1T/DVDRW/2G獨顯/win10系統/23.8"寬屏
|
Dell
|
臺
|
1
|
|
2
|
系統軟件
|
PIMS3000電力智能監控系統V1.0
|
西安遠征
|
套
|
1
|
|
3
|
UPS電源
|
1KVA/2小時
|
深圳山特
|
臺
|
1
|
|
4
|
語音報警
|
|
遠征配套
|
套
|
1
|
|
5
|
打印機
|
A4激光
|
遠征配套
|
臺
|
1
|
|
八、輔材線纜
|
|
|
|
|
1
|
8芯單模鎧裝光纜
|
|
遠征配套
|
米
|
10000
|
|
2
|
屏 蔽雙絞線
|
RVVP2*0.5
|
遠征配套
|
米
|
400
|
|
3
|
五類線
|
UTP5類線
|
遠征配套
|
米
|
600
|
|
4
|
電源線
|
2*2.5
|
遠征配套
|
米
|
400
|
|
5
|
信號線
|
2*1.5
|
遠征配套
|
米
|
400
|
|
6
|
KBG線管
|
φ20
|
遠征配套
|
米
|
100
|
|
九、改造施工費費
|
|
1
|
施工費
|
后臺系統改造施工
|
西安遠征
|
項
|
1
|
|
2
|
施工費
|
安防監控系統改造施工
|
西安遠征
|
項
|
1
|
|
3
|
施工費
|
火災報警系統施工、驗收
|
西安遠征
|
項
|
1
|
|
4
|
施工費
|
門禁防入侵系統改造施工
|
西安遠征
|
項
|
1
|
|
5
|
施工費
|
光纖敷設
|
西安遠征
|
米
|
10000
|

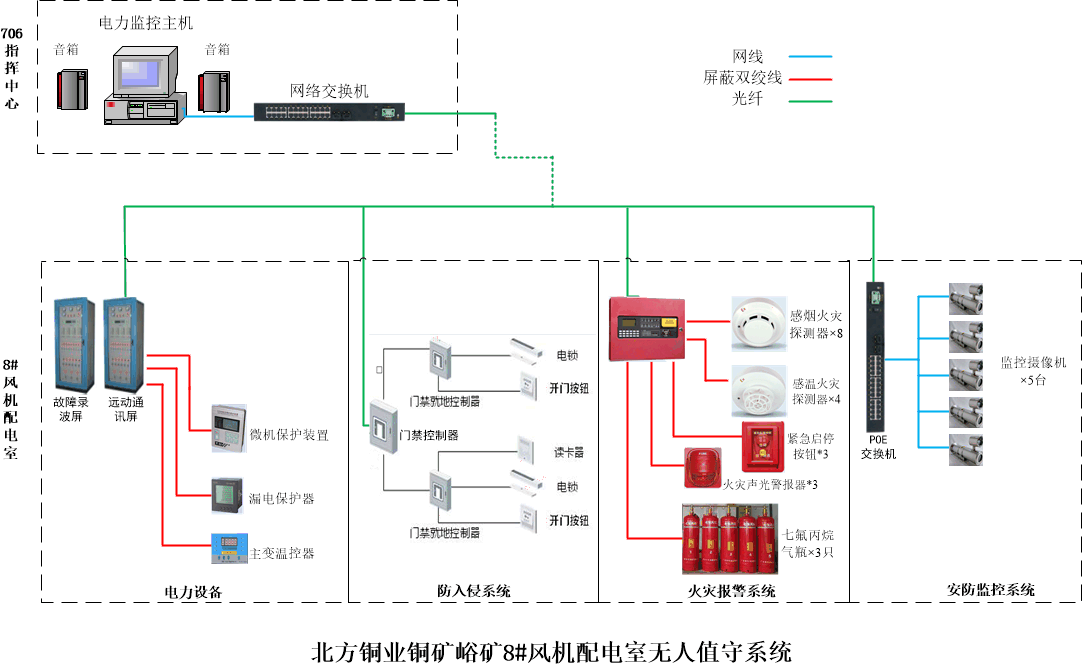

拓撲結構
自動化配置規模：
北方銅業銅礦峪8#風機配電室無人值守系統由電力監控系統、電氣火災滅火系統、視頻安防系統、門禁系統四部分組成。電力監控系統作為核心系統，采集其他三個系統的數據信號，并將所有設備運行狀態和數據通過光纜傳輸至706指揮中心，實現了用戶全站無人值守，遠距離實時監控指揮的管理運行方式。
客戶價值：
該無人值守系統目前正處于建設過程中，是用戶礦區排塵通風的電力樞紐工程，預計2021年四季度完成。
本項目銷售人員：湖南區域經理 李軍領
|
