項目簡介：
安徽宣城華通礦業有限公司位于宣城市宣州區貍橋鎮馬山埠，于2004年01月12日注冊成立，主要經營硫鐵礦、銅礦開采，硫鐵礦、銅礦加工等業務。
本次35kV變電站改造工程采用35kV雙電源供電，來自南漪湖220kV變電站35kV南橋670線#26桿小號側新建T接塔及35kV華通348開關間隔。
本期安裝容量共計5650kVA；含：1臺2500kVA的變壓器（利用原有變壓器）；1臺3150kVA的有載調壓變壓器。10kV出線本期12回，本期安裝2組戶內裝配式電容器,容量均為1Mvar，分別接于10kV1段、2段母線上，每段母線上的容量均為1Mvar。
工程典型配置清單：
|
序號
|
設備名稱
|
型號規格
|
制造廠商
|
單位
|
數量
|
|
一、35kV主變保護測控屏（兩面）
|
|
1
|
主變差動保護測控裝置
|
YZ600-CD
|
西安遠征
|
臺
|
2
|
|
2
|
主變高后備保護測控裝置
|
YZ600-HB1
|
西安遠征
|
臺
|
2
|
|
3
|
主變低后備保護測控裝置
|
YZ600-HB2
|
西安遠征
|
臺
|
2
|
|
4
|
非電量保護測控裝置
|
YZ600-FDL
|
西安遠征
|
臺
|
2
|
|
5
|
公用測控裝置
|
YZ600-CK
|
西安遠征
|
臺
|
2
|
|
6
|
主變溫控器
|
|
甲方提供
|
臺
|
4
|
|
7
|
有載調壓控制器
|
|
甲方提供
|
臺
|
2
|
|
8
|
屏體及附件
|
2260*800*600（含30根小母線(Ф8銅棒)及防塵罩）
|
遠征配套
|
面
|
2
|
|
二、35kV公用測控屏（一面）
|
|
1
|
公用測控裝置
|
YZ600-CK
|
西安遠征
|
臺
|
1
|
|
2
|
35kV母線測控裝置
|
YZ600-CK
|
西安遠征
|
臺
|
1
|
|
3
|
通訊管理機
|
YZ610-TX
|
西安遠征
|
臺
|
1
|
|
4
|
網絡交換機（24電口）
|
MIEN2024
|
西安遠征
|
臺
|
1
|
|
5
|
屏體及附件
|
2260*800*600（含30根小母線(Ф8銅棒)及防塵罩）
|
遠征配套
|
面
|
1
|
|
三、后臺監控系統（一套）
|
|
1
|
變電站綜合自動化監控軟件
|
V1.0
|
西安遠征
|
套
|
1
|
|
2
|
通訊管理機
|
YZ610-TX
|
西安遠征
|
臺
|
2
|
|
3
|
監控主機
|
軟件配套/鼠標/鍵盤/網卡/
|
遠征配套
|
臺
|
1
|
|
4
|
液晶顯示器
|
21寸
|
遠征配套
|
臺
|
1
|
|
5
|
音箱
|
RT1000C
|
遠征配套
|
套
|
1
|
|
6
|
打印機
|
A3激光
|
遠征配套
|
臺
|
1
|
|
7
|
交換機（4光20電）
|
MIEN3024
|
遠征配套
|
臺
|
1
|
|
8
|
多串口卡
|
CP-134U
|
遠征配套
|
塊
|
1
|
|
9
|
光纖終端盒
|
2進8出
|
遠征配套
|
臺
|
2
|
|
10
|
光纖附件
|
跳線、尾纖、法蘭等
|
遠征配套
|
套
|
16
|
|
11
|
以太網線
|
UTP5類線
|
遠征配套
|
米
|
100
|
|
12
|
通訊線
|
RVVP2*0.5
|
遠征配套
|
米
|
800
|
|
13
|
操作臺
|
項目地采購
|
遠征配套
|
套
|
1
|
|
四、技術服務費
|
|
1
|
第三方設備集成費
|
|
西安遠征
|
項
|
1
|
|
2
|
調試服務費
|
|
西安遠征
|
項
|
1
|

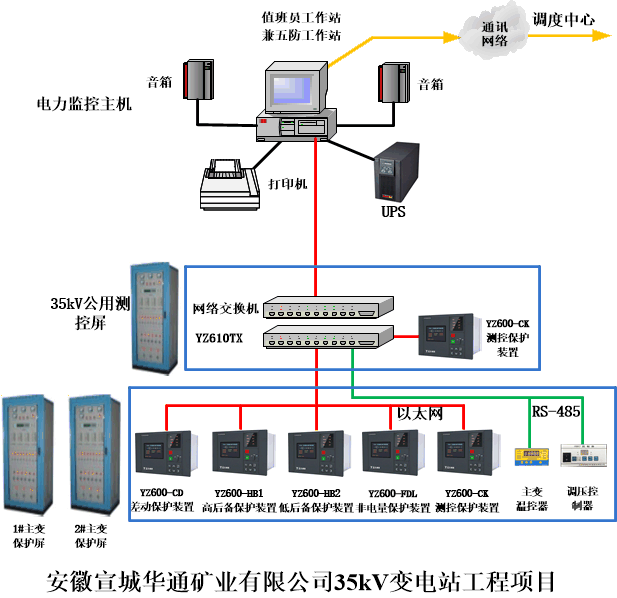

拓撲結構
自動化配置規模：
本項目共配置主變保護屏2面、公用測控屏1面：其中包含11臺微機保護裝置，主要架構以配電自動化監控系統為依托，采集現場微機保護裝置、直流屏、主變溫控器、有載調壓控制器等一系列產品的數據，同時將數據上傳至調度端，從而實現配電室無人值守、調度端遠程監控其運行狀態的目的。
客戶價值：
本項目正處于調試過程中，屏體就位、保護試驗等工作已完成?？梢詫崿F配電系統少人值守或無人值守，信號實時上傳至調度端，配電系統自動化運行的目標。
本項目銷售人員：安徽區域經理 謝建國
|
